Zergatik zure Eguzki-Matrizearen segurtasun-bisagrak DC fusible fotovoltaiko egokia aukeratzean

2025-11-18 0 Utzi mezu bat

Ez dio axola zein eguzki-zentraletan sartzen zaren, zein inbertsore-armairu komertzialen irekitzen duzun edo zein egoitza-teilatu-sistema fotovoltaiko ikuskatzen duzun, askotan ahaztu gabeko baina funtsezko osagai bat aurkituko duzu:DC fusible fotovoltaikoa. DesegokiaDC fusible fotovoltaikoasegurtasuna arriskuan jartzeaz gain, finantza-galera handiak eragin ditzakete. Zer da gailu txiki hau hain ezinbestekoa? Zergatik aukeratzen dute adituek etengabeZhenghaofusibleak? Azal ditzagun elkarrekin haren misterioak.

Erronka bereziak

Etxean erabiltzen duzun korronte alternoa (AC) ez bezala, eguzki panelek korronte zuzena (DC) sortzen dute. DC honek ezaugarri bereziak eta potentzialki arriskutsuak ditu:

1. Etengabeko tentsioa eta korronte altua: batez ere, eguzki-argiaren azpian, DC zirkuituek gehienezko tentsiotik gertu funtzionatzen dute. AC ez bezala, zirkuitulaburra ez da hurrengo zero-gurutzatu puntuan desagertzen; ondoriozko arkuak askoz gehiago iraun dezake eta metala urtzeko eta sua eragiteko nahikoa tenperatura sor dezake.

2. Iturriaren inpedantzia baxua: Eguzki-panelek barne-erresistentzia oso baxua dute. Zirkuitu labur bat gertatzen denean, ia berehalako korronte handi bat sortzen da. Erantzun azkarreko babesik gabe, kableak eta konektoreak berehala erre daitezke.

3. Array konplexuak: seriean konektatutako eguzki panelek tentsio altuak sortzen dituzte (normalean 600V, 1000V edo 1500V DC). Panel edo array bakoitza babesteko fusible koordinatuak, fidagarriak eta tentsio handikoak behar dira konbinatzaileen kutxan.

Horregatik, hain zuzen, AC metxa estandarrak ezin dituzte segurtasunez babestu DC eguzki-zirkuituek; ez dute tentsio handiko DC arku jarraituak eraginkortasunez itzaltzeko behar den diseinu berezirik. BakarrikDC fusible fotovoltaikoakenergia fotovoltaikorako bereziki diseinatuta dago zeregin hori betetzeko beharrezkoak diren ingeniaritza-diseinua eta proba zorrotzak.

DC fusible fotovoltaiko baten helburua

Helburu nagusiaDC fusible fotovoltaikoakerraza da: matxurak isolatzea hondamendia gertatu aurretik. Zehazki, bi arrisku nagusiren aurka babesten dute:

1. Zirkuitu laburrak: linearen kalteak, konexio-hutsegiteak, hezetasunaren intrusioak, karraskarien kalteak, osagaien hutsegiteek edo instalazio desegokiek eragindako zirkuitu laburrek erresistentzia baxuko bide bat sortzen dute, eta kontrolatu gabeko korronte gorakada handi bat sortzen dute. DC fusible fotovoltaikoek berehala hautematen dute gainkarga hori eta haien barne osagaiak urtzen dituzte, zirkuitua segurtasunez deskonektatuz eta kalteak saihestuz ibaian gora (panelak, inbertsoreak) eta beheranzkoak (urtutako lineak, suteak).

2. Alderantzizko korrontea: Sistema paralelo handi bateko kate batek huts egiten duenean, alderantzizko korrontea gerta daiteke. Panel akastunak korronte xurgatzaile gisa jarduten du, zirkuitu arruntak korrontea atzera botatzen duen panel akastunetik. Alderantzizko korronte horrek gainberotzea eta kalte iraunkorrak eragin ditzake kaltetutako panelean. DC fusible fotovoltaikoak estrategikoki instalatzeak norabide bakarreko balbula baten antzera jokatzen du, alderantzizko korronte hori blokeatzen eta kalteak saihesten ditu.

DC fusible fotovoltaikoak eguzki-sistemetan babesteko gailu erabakigarriak dira:

DC Fusible Fotovoltaikoen Kokapen Puntu Kritikoak	Kontra babesten du	Babesrik gabeko ondorioa
Konbinatzaileen Kutxa Sarrerak	Gainkorrontea konbinatzailera elikatzen diren panel indibidualen kateetan.	Kate bateko matxurak korronte suntsitzailea ateratzen du kate paralelo guztietatik, potentzialki kableak, terminalak, kutxa osoa frijituz.
Serie-kateen irteera	Alderantzizko korrontea akatsen kate batera itzultzen da (goian deskribatu bezala).	Gainberotzea eta akatsen katearen paneletan kalte iraunkorrak. Potentzia galera nabarmena.
Kateen konbinatzaileen eta inbertsore zentralen artekoa	Zirkuitu labur handiak elikadura-kable handienetan edo inbertsorearen DC sarreraren aurretik gertatzen dira.	Arku hondamendiko sute arriskua babestu gabeko DC bide nagusietan zehar; inbertsore DC babesa gainezka.
DC-DC bihurgailuak/ Optimizatzaileak barnean	Potentzia bihurtzeko unitatearen barne-matxurak.	Kalteak bihurgailutik haratago zabaltzen dira, beste osagai edo zirkuitu batzuetan eragina izan dezaketelarik. Sute arriskua.
Baterien kateak DC-akoplatutako sistemetan	Zirkuitu laburrak edukiera handiko eta energia handiko bateria-bankuetan.	Kontrolik gabeko isurketak balizko ihes termikoa, sutea, leherketa eraginez.

1. Nire AC sistemak fusible estandarrak erabiltzen ditu, zergatik ezin ditut fusible hauek erabili nire eguzki-panelak zuzenean babesteko?

Erabat ez. AC fusible estandarrak AC zirkuituetarako soilik probatzen dira. DC arkuak itzaltzeko fisika (batez ere eguzki-sistemetan ohikoak diren tentsio altuetan) askoz konplexuagoa da. AC arkuak tentsio zero-gurutzatu puntuan itzaltzen dira, segundoko 100 eta 120 aldiz. DC arkuek, ordea, ez dute itzaltze puntu hori; bortizki erretzen jarraitzen dute, beroketa, leherketak eta baita suteak ere eraginez. DC fusible fotovoltaikoak ziurtatuta daude eta bereziki diseinatuta daude arkuak itzaltzeko ganbera eta material bereziekin, tentsio handiko DC arku etengabeak milisegundotan segurtasunez eteteko.

2. Nola jakin dezaket zer amperaje-balorazio aukeratu behar dudan nire DC fusible fotovoltaikorako?

Fusiblearen zehaztapena babesten duen zirkuitu korronte espezifikoaren arabera zehaztu behar da. Horretarako kalkuluak behar dira: katearen/panelaren zirkuitulabur-korrontea (Isc) zehaztea: Proba-baldintza estandarretan (STC), aurkitu panelaren edo katearen gehienezko Isc kalifikazioa.

Segurtasun-marjina aplikatzea: praktika onak fusible-kalifikazioak Isc-aren %125etik %150era ezartzea gomendatzen du (korronte etegarria den banaketa). (Adibidez, katearen Isc 10A bada, fusibleak 12A edo 15A izan behar du). Honek funtzionamendu-korronte arruntaren aldaketen marjina eskaintzen du, funtzionamendu-korronte normala baino askoz ere gainditzen duten akats-korronteak jasan ditzakeela bermatuz. Jo ezazu beti instalazio-eskuliburua, kode elektriko nazionalak (NEC, IEC) eta beheko ekipoen zehaztapenak (konbinazio-kutxak, inbertsoreak). Gutxiago dauden fusibleek kolpe faltsuak ekar ditzakete, eta gehiegizko metxak arriskutsuak dira eta zehaztapenak urratzen dituzte.

3. Nire metxa lehertu zen. Zeintzuk dira ohiko arrazoiak?

Fusible batek funtzio kritikoa bete duela adierazten du. Ohiko arrazoiak hauek dira: Zirkuitu laburren akatsak: kableen isolamendua hondatuta, arku-arkua eragiten duten konektore solteak, terminalen isolamenduaren hutsegitea, kableatuaren edo ekipoaren kalte fisikoak eta barne-osagaien matxura.

Gainkarga larria: korronteak koherentziaz eta nabarmen gainditzen du fusiblearen korronte nominala (zirkuitu laburra baino ez da hain ohikoa, baina kableatua edo osagaia oso gutxituta badago; hala ere, zirkuituaren babeserako gailuak lehenbailehen piztu beharko luke).

Okerra piztea: kalitate handiko fusibleen hautaketa okerra arraroa den arren, gerta daiteke fusiblearen zehaztapenak apur bat itzalita badaude, errendimendua hondatzen bada zahartzearen/muturreko ingurunearen ondorioz, konexio txarrek fusibleen euskarrien terminalak gainberotzea eragiten badute edo fabrikazio-akatsak badaude.

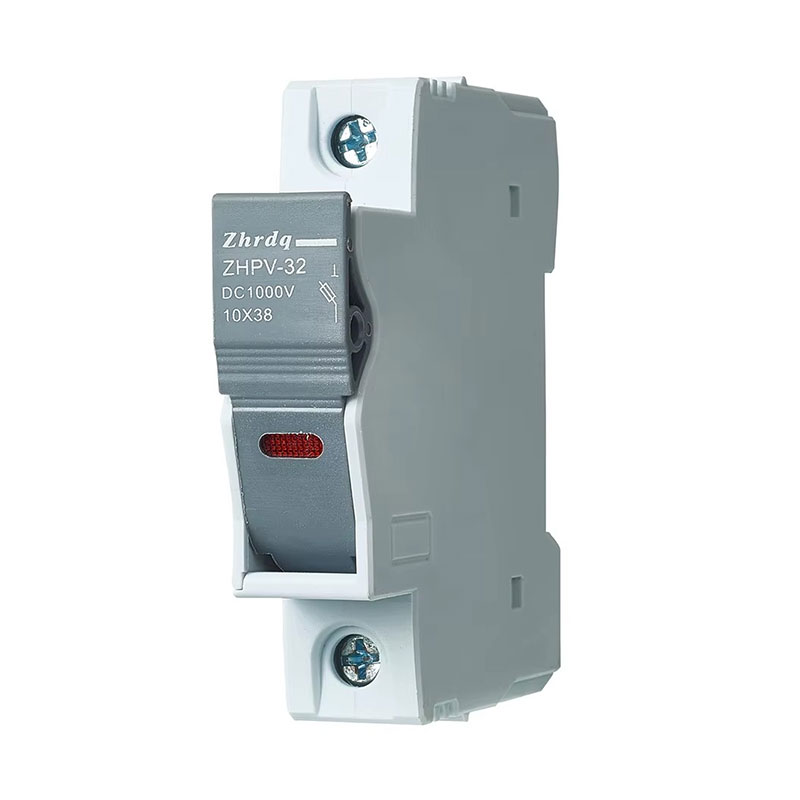

Photovoltaic DC Fuse

Baliteke zure eguzki-sorta laburki funtzionatzea behar bezala tamaina eta ziurtatu gabeDC fusible fotovoltaikoak, baina "funtzionamendua" elektrizitatea sortzea baino gehiago esan nahi du; funtzionamendu fidagarria eta segurua esan nahi du datozen hamarkadetarako. Konbinazio-kutxa bakoitza eta kable-kate bakoitza hutsegite puntu bat izan daiteke, baldintza zehatzetan gaizki funtziona dezakeela. Fusibles estandarrak erabiltzea edo babesa saihestea ez da lasterbide bat, baizik eta arrisku onartezina da teknikarientzat, jabetzarentzat eta zure inbertsioentzat.

Zhenghao metxakingeniaritza segurtasuna adierazten du. Estandar zorrotzekin fabrikatuta eta ingurune global gogorretan frogatua, sistema fotovoltaiko modernoek eskatzen duten erantzun azkarreko eta hautsi ahalmen handiko babes kritikoa eskaintzen dute.
