Zein segurtasun eta errendimendu onura ematen ditu IEC 60269 415V Korronte handiko fusibleak industria-energia banatzeko sistemetarako?

1. Core Diseinua eta IEC 60269 High Current Fuse Produktuen Definizio Estandarra

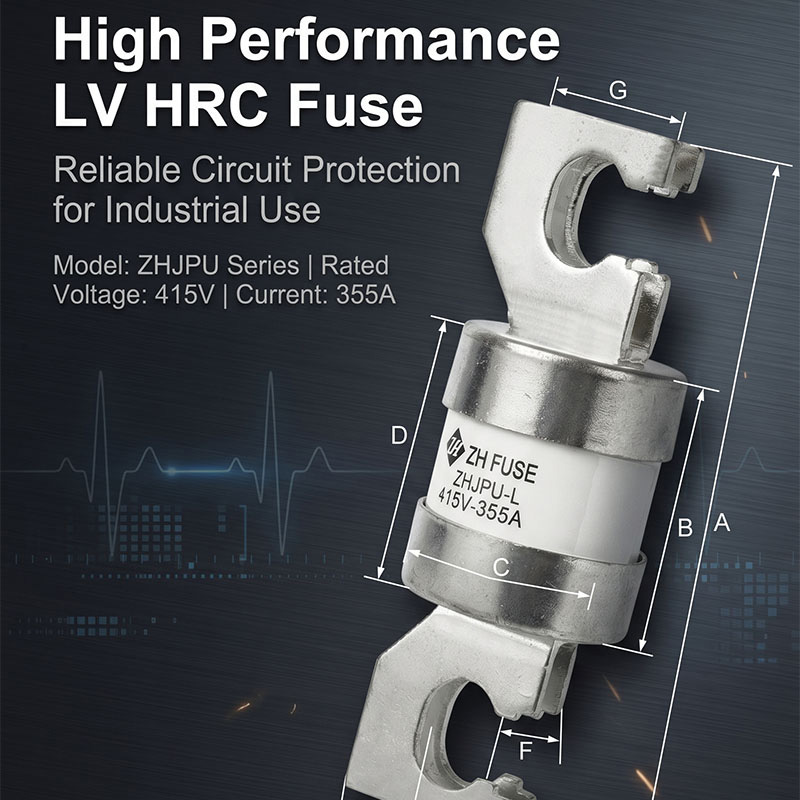

IEC 60269-k tentsio baxuko haustura-ahalmen handiko fusibleen esparru estandar bateratu globala osatzen du, tentsio nominalaren, korrontearen garraiatzeko ahalmenaren, denbora-korrontearen ezaugarrien, egitura mekanikoaren eta segurtasun-probaren estandarren arau zorrotzak definituz. 415 V-ko banaketa-sare trifasiko industrialetarako, korronte altuko fusible-loturak gainkarga-kolpe motelean eta berehalako zirkuitu-labur-etenaldi-eskakizunak bete behar dituzte beheranzko potentzia ekipamendu garestiak babesteko.

Plastikozko maskorreko fusible tradizionalek akats nabarmenak dituzte korronte handiko industria-inguruneetan, besteak beste, bero-erresistentzia nahikoa ez izatea, kontaktu terminal solteak eta hausteko ahalmen mugatua. Produktu honek hartutako zeramikazko torlojuzko egiturak min-puntu hauek konpontzen ditu tenperatura altuko erresistenteen etxebizitzen eta zilarrezko kobrezko konexio terminalen bidez. Behe-tentsioko zirkuitu industrial astunetarako diseinatutako babes-osagai estandarizatu gisa,IEC 60269 415V Korronte handiko fusibleatolerantzia dimentsionala eta errendimendu elektrikoaren adierazleak bateratzen ditu, ingeniaritza integratzaileentzako proiektuen arteko trukagarritasuna lortzeko.

1.1 Bi oinarrizko diseinu funtzionalaren moduluak

• Zeramikazko isolamendu-etxe modulua: alumina handiko zeramikazko materialak arkuaren hedapena blokeatzen du matxurak eteten diren bitartean, egonkortasun termiko bikainarekin, epe luzerako korronte-kargaren pean deformazioa saihesteko.
• Boltekin konektatutako terminal eroale-modulua: zilarrezko plakatzeak fusibleen eta busbarren arteko kontaktu-erresistentzia murrizten du, konexio-puntuetan tenperatura-igoera kontrolatuz, muga estandarretan, korronte handiko funtzionamendu jarraituan ere.
• Barneko elementu fusibleen modulua: kalibraturiko metal urtuak gG/gL kurba ezaugarriarekin bat egiten du, babes-koordinazio mailakatua lortuz gora eta beherako zirkuitu babesteko gailuekin.

1.2 IEC 60269 Estandarra betetzearen balioa

IEC 60269 motako probak guztiz gainditzen dituzten produktuak Europako, Hego-ekialdeko Asiako eta Australiako merkatuetan industria-proiektuetan heda daitezke segurtasun-ziurtagiririk behin eta berriz egin gabe. Estandarrak zirkuitu-laburren haustura eta bibrazio mekanikoen proba zorrotzak ezartzen ditu, ezkutuko arriskuak ezabatzeko, hala nola arku-ihesak, oskolaren pitzadurak eta urtze goiztiarra funtzionamendu-korronte arruntean. Mugaz gaindiko ekipamendu proiektuak kudeatzen dituzten kontratazio taldeentzat, estandar bateratuak betetzeak asko errazten ditu osagaien kualifikazioa eta proiektuak onartzeko prozesuak.

2. Osatu Zehaztapen Teknikoen Parametroen Taula Estandarra

Diseinu elektrikoa eta kontratazioa parametro estandarizatu argietan oinarritzen dira zirkuitu bat etortzea eta modeloa aukeratzeko. Serie honek 200A eta 400A bitarteko korronte nominalak estaltzen ditu 415V AC 415V AC lan-tentsioaren azpian, adierazle mekaniko eta elektriko bateratuekin, proiektuaren diseinuan errepikatutako parametroen konparazioaren lan-karga murrizteko. Beheko taulak ZHJPU-L modelo-lerroari aplikagarri zaizkion oinarrizko zehaztapen finko guztiak ordenatzen ditu.

2.1 Zirkuitu-karga ezberdinetarako ereduak hautatzearen logika

• Banaketa industrial arineko adarrak (200A ~ 280A): Fabrika txikiko ekipamendu osagarrietarako, argiztapen-banaketa armairuetarako eta karga uniforme egonkorra duten potentzia baxuko kontrol-paneletarako egokiak dira.
• Motor ertaineko kontrol-zirkuituak (300A~360A): Tamaina ertaineko motor trifasikoekin, garraiatzaileen gidatzeko sistemarekin eta transformadore bakarreko bigarren mailako babes-begizekin bat egiten dute.
• Sarrerako zirkuitu nagusiak astunak (380A ~ 400A): potentzia banatzeko zentro handien, sorgailuaren irteerako terminalen eta makineria astuneko elikadura-horniduraren begiztetako busbar nagusien babesean aplikatzen da.

2.2 Diseinu partekatu bateratuaren abantailak egungo maila guztietan

Produktu-lerro honetako egungo zehaztapen guztiek zeramikazko etxebizitza-egitura eta torloju-terminalaren diseinu berdina gordetzen dute. Diseinu koherente honi esker, mantentze-langileek instalazio-tresna eta ordezko piezak kudeatzeko estandar berberak erabil ditzakete, egungo maila desberdinetarako aparatuen prestaketa berezia saihestuz. Zilarrezko terminalen lodiera bateratuak kontaktu-erresistentzia-errendimendu koherentea bermatzen du produktu-sorta osoan zehar, epe luzerako armairu paraleloen funtzionamenduan terminalen dimentsio koherenteek eragindako tenperatura igoeraren desbideratzeak ezabatuz.

3. Zeramikazko Etxebizitza eta Zilarrezko Terminal Material Abantailak

Materialen hautaketak zuzenean zehazten ditu industria-ingurune gogorretan korronte handiko fusibleen epe luzeko zerbitzu-bizitza eta segurtasun operatiboa. Kostu baxuko plastikozko maskor-metxagailuek tenperatura altu iraunkorrean leundu eta deformatzen diren polimero organikoko materialak erabiltzen dituzte, eta kobre hutsezko terminalak bizkor oxidatzen dira tailer hezeetan edo hautsez betetakoetan, ukipen-erresistentzia handituz eta gainberotze akats anormalak eraginez.

Zeramikazko oskolaren eta zilarrezko kobrezko terminalen material bikoitzeko sistemak iraunkortasun ahultasun hauek konpontzen ditu aldi berean. Garbitasun handiko zeramika industrialak etengabeko tenperatura altuak jasaten ditu deformaziorik gabe, eta kobrezko terminaletako zilarrezko geruzak airearen oxidazioa isolatzen du errendimendu eroale egonkorra urtez mantentzeko. Egunero 24 orduz funtzionatzen duten energia-sistem industrialetarako, materialaren konfigurazio honek asko murrizten du osagaien ikuskapen eta ordezkapen-ziklo arrunten maiztasuna.IEC 60269 415V Korronte handiko fusibleamaterial konposatu helduaren irtenbide hau hartzen du hauts handiko, hezetasun handiko eta maiz tenperatura-aldaketaren fabrika-inguruneetara egokitzeko.

• Zeramikazko karkasa: arkua kentzeko errendimendu handia, zirkuitulaburrak eteten direnean arkuak kanpora zipriztintzea ekiditen du, kommutagailuen armairuetan sute arriskuak saihesteko.
• Zilarrezko kobrezko terminalak: ukipen-erresistentzia baxua, tenperatura-igoera gutxieneko karga nominalarekin, oxidazioaren aurkako eta korrosioaren aurkako kostaldeko edo lantegi kimikoen lantegietarako.
• Barne betetzeko arkua itzaltzeko bitartekoa: arku-energia berehala xurgatzen du matxurak ebakitzerakoan, hausteko ahalmen handia onartzen du etxebizitza hausturarik edo zatikatu gabe.

3.1 Egonkortasun termikoaren errendimendua etengabeko funtzionamenduan

Milaka orduz etengabeko korronte nominalaren funtzionamenduan, zeramikazko karkasak dimentsio-egonkortasuna mantentzen du hedapen edo pitzadurarik gabe. Elementu fusibleak sortzen duen barne-beroa uniformeki xahutzen da zeramikazko horman, plastikozko fusibleen gainean agertzen diren toki beroak saihestuz. Aireztapen natural eskasa duten konmutagailu itxietan ere, fusible-loturaren tenperatura-igoera orokorra IEC 60269 arauaren onarpen-mugetan mantentzen da, tokiko beroaren gehiegizko metaketak eragindako aldameneko busbar isolamenduaren zahartzearen arriskua ezabatuz.

4. gG/gL Babesaren Ezaugarria eta Akatsen Etenaren Errendimendua

gG eta gL IEC 60269 arauak definitutako sorta osoko babes-ezaugarri unibertsalak adierazten dituzte, industria potentzia-zirkuituei mehatxatzen dieten bi matxura nagusi hartzen dituztenak: denbora luzeko gainkarga arina eta berehalako zirkuitu labur larria. Behe-mailako fusible industrial askok mota bakarreko babesa onartzen dute, edo errazegi urtzen dira motorraren abiarazte-korrontearen azpian edo zirkuitulabur-korronte handiak nahiko azkar moztu gabe.

4.1 Gainkargaren kolpe moteleko babes-logika (gL ezaugarria)

Zirkuituek gainkarga-korronte leunari aurre egiten diotenean 1,3 aldiz eta 5 aldiz lan-korronte nominala bitartean, elementu fusiblea pixkanaka urtzen da ekintza atzeratuarekin. Atzerapen honek motorraren abiarazte arruntean, kondentsadoreen kargatzean eta ekipoen korronte iragankorren igoeretan fusible faltsuak piztea ekiditen du, gainkargak denbora zehatz batean irauten badu ere potentzia moztuz kableen isolamenduaren zahartzea eta ekipoen gainberotzearen kalteak saihesteko.

4.2 Berehalako zirkuitu laburren haustura babesteko logika (gG ezaugarria)

Zirkuitu laburreko korronte larria gertatzen denean kableen laburpenagatik, ekipoen barne-matxurengatik edo busbarren talkagatik, barruko urtzea berehala lurrundu egiten da mikrosegundoren barruan zirkuitu ireki bat osatzeko. Zeramikazko maskorrak eta arkua itzaltzeko betegarriak arku elektrikoak modu eraginkorrean kentzen dituzte, matxura atala modu seguruan isolatuz inguruko etengailuen osagaietan arku-distira kaltetu gabe. Haustura-ahalmen handiak metxak muturreko akatsen korrontea itzal dezakeela ziurtatzen du, egitura hausturarik edo material eroaleko zipriztinarik gabe.

4.3 Koordinazio selektiboa Upstream eta Downstream Babes-gailuekin

• Miniaturazko etengailuak, kaxa moldatutako etengailuak eta kontaktoreak beheranzko ekipoetan konbinatzen ditu babes-koordinazio mailakatua osatzeko.
• Denbora-korronte kurbaren diseinuak matxura-adarraren fusiblea soilik urtzen dela ziurtatzen du zirkuitu partzialen akatsetan, eta sistema osoko elektrizitate-etetea saihestuz.
• Transformadorearen eta sorgailuaren lehen mailako babes-koordinazio-eskakizunekin bateragarria da industria-hornidura-sistema ertain eta handietarako.

5. Industria-aplikazio unibertsala parekatzeko eszenatokiak

415V trifasikoko potentzia banaketa estandarizatuak fabrika, energia eta makineria astuneko industria ia guztiak estaltzen ditu munduan, eta korronte handiko fusiblea sistema horien barneko potentzia babesteko lotura guztietara egokitzen da. Industria anitzeko proiektuen zorroak kudeatzen dituzten kontratazio-taldeek ekipamenduen babes-eskaera anitz asetzen dituen osagai bakarreko ereduaz baliatzen dira, ordezko piezen inbentarioa eta mantentze-lanetako prestakuntza estandarrak proiektuko gune ezberdinetan bateratuz.

• Potentzia banatzeko industria-panelak eta etengailu nagusiak: armairuaren sarrerako barrenentzako gainkorrontearen babes nagusi gisa erabiltzen da, zirkuitu-laburren akatsak isolatuz armairuaren kableatuaren egitura osoa babesteko.
• Motorrak kontrolatzeko zentroak: babestu garraiatzaileen, birringailuen, ponpen eta haizagailuen motor trifasikoen motorrak blokeatuta dauden errotoreen gainkargak edo terminalen zirkuitu laburrak eragindako harilkadura-errekuntzatik.
• Sorgailuaren eta transformadoreen zirkuitu osagarriak: sorgailuen irteerako terminaletan eta banaketa-transformadoreen tentsio baxuko alboetan instalatzen dira matxura-korrontea urez gorako potentzia-ekipoetara zabal ez dadin.
• Erresistentzia handiko makineria eta eraikuntza-ekipamenduak: garabi handien, nahaste-ekipoen eta meatzaritza-garraio-makineria handien potentzia-sarrerako begiztetan aplikatzen da karga astun aldakorren pean.
• Kimika eta ingurumena babesteko ekipamendu elektrikoa: zeramikazko isolamendu-egiturak gas korrosiboari eta hezetasunari aurre egiten dio landare kimikoen kontrol-geletan eta hondakin-uren tratamendurako ekipoen armairuetan.

6. Instalazio-jarraibideak eta Eguneroko Eragiketa Mantentzeko Arauak

Bolt-on instalazio zuzenak eta ohiko mantentze-lanak zuzenean hedatzen ditu fusible-loturen zerbitzu-zikloa eta muntaketa desegokiek edo ahaztutako ikuskapenek eragindako segurtasun-arrisku ezkutuak saihesten dituzte. Funtzionamendu-arau guztiek IEC 60269 funtzionamendu osagarriaren zehaztapenak jarraitzen dituzte, egokiak diren tokiko mantentze elektrikoko langileek prestakuntza profesional konplexurik gabe egiteko.

6.1 Bolt-on instalazioaren zehaztapen estandarrak

• Garbitu busbar kontaktu gainazal guztiak instalatu aurretik, kontaktuaren erresistentzia handitzen duten oxido-geruzak eta hauts-partikulak kentzeko.
• Estutu muntatzeko torlojuak kalibratutako giltza dinamometricekin, berotzeko puntu beroak sortzen dituzten terminal solteak ekiditeko.
• Mantendu instalazio-espazio bertikala eta horizontala fusible-lotura bakoitzaren inguruan, aire-konbekzio-beroaren xahupen naturala bermatzeko, armairuko kableatuek blokeatu gabe.
• Lerrokatu zilarrezko terminalen gainazalak kobrezko barra-planoekin, kontaktu puntualak eta tokiko gainberotze-arriskuak ekiditeko.

6.2 Ohiko Ikuskapen eta Mantentze Arauak

Kabinete elektrikoaren hiruhilekoko ikuskapenetan, mantentze-langileek bisualki egiaztatu beharko lukete fusibleen terminaletan kolorea ez dagoen (tenperatura igoera anormalaren seinale). Oskolaren kolorea, terminalen oxidazioa edo deformazio txikia erakusten duen edozein fusible-lotura berehala ordezkatu behar da matxura urtu gabe ere. Zirkuitu laburreko matxura eten ondoren, fusible-lotura osoak ordezkatu behar du konponketa partziala beharrean, barneko urtzeak eta arkuak itzaltzeko betegarriak jatorrizko babes-errendimendua galtzen baitute aktibatu ondoren.

Biltegiratze-kudeaketak ordezko fusibleak biltegi-ingurune lehor eta hautsik gabekoetan jartzea eskatzen du, instalatu aurretik zilarrezko terminalen oxidazioa saihesteko. Epe luzerako stock-osagaiek ikus-itxurako ikuskapena egin behar dute eraikuntza guneetara entregatu aurretik, gainazaleko marradura edo zeramikazko oskolaren pitzaduraren akatsak dituzten produktuak iragazteko.
