Deskonektatzeko etengailua
2、 1. Kategoria: Fusible Oinarria (Fusigailuaren Euskarri Osagaia)
Eredu adierazgarria: NH00 seriea (160A, 500V/690V)
Kokapena: metxa euskarri/ordezkatzeko gailu hutsa, ez du etengailu-mekanismoa integratzen, labana-etengailuarekin edo goi-mailako etengailuarekin batera erabili behar da.
Ezaugarriak: Aizto motako fusibleen instalazio-egitura, 35 mm-ko DIN errail-tresnaren doako instalazioa, behaketa leiho urdin gardena metxaren egoera denbora errealean ikusteko, suaren aurkako ingeniaritza plastikozko oskola.
Aplikazioa: tentsio baxuko banaketa-armairuetan eta kontrol-kutxa elektrikoetan fusibleak instalatzea eta azkar ordezkatzea, zirkuituetarako gainkarga/zirkuitu laburrak babesteko puntu gisa balioz.
3、 2. Kategoria: Fusible motako etengailu isolatzailea (etengailu isolatzailea fusible taldea)
Integratu "piztu / itzali + isolamendua + fusibleen babesa" batean, konektatu, eraman eta deskonektatu zirkuituak kargarik gabeko edo kargarik gabeko baldintzetan, eta gainkarga/zirkuitu laburren babesa eman fusibleen bidez; Etengailua irekitzen denean, eten-puntu argi eta garbi bat sortzen da mantentze-lanaren segurtasuna bermatzeko. Egituraren eta seriearen arabera bi kategoriatan banatuta:
3.1 HR6 seriea (pala mota/mota irekia)
Modelo adierazgarria: HR6-160/30 (160A, 660V, 50Hz)
Posizionamendua: irekiera klasikoa den aizto motako isolamendu etengailuaren fusible-taldea, egitura intuitiboa eta mantentze errazarekin.
Ezaugarriak: Labana pizteko eta itzaltzeko egitura, zilarrezko kobrezko kontaktuak, goiko heldulekuaren funtzionamendua, sei terminal kableatua (fase bakoitzeko bat sartu eta beste bat), torloju-panelaren instalazioa.
Aplikazioa: Banaketa industrial/komertzialaren etengailu nagusia edo adar etengailua, motorraren adarren babesa eta isolamendua.
3.2 HR17 seriea (modulu itxia, serie nagusia)
Eredu adierazgarriak: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630
Kokapena: modular itxitako fusible motako isolamendu etengailua, korronte nominalaren arabera sailkatua, 100A eta 630A bitarteko korronte ertain eta altuko eskakizunak estaltzen dituena, produktu-lerroaren serie nagusia da.
Ezaugarri komunak: Goiko helduleku/helduleku zabala, behaketa-leiho urdin (erdi) gardena, urtutako nukleoa egiaztatzeko estalkia ireki beharrik gabe, eten-puntuaren isolamendua, suaren aurkako ingeniaritza plastikozko estalkia, 35 mm-ko DIN errail edo torloju panela / busbar instalaziorako euskarria, 50/60 Hz-ko banda zabaleko bateragarritasuna (modelo batzuk).
Korrontearekin banatuta:
HR17-100 (100A): Korronte txiki eta ertaineko adar, iraultzeko edo tiraderaren heldulekuaren bi bertsio, banaketa-kutxen/kontrol-armairuen adar babesteko egokia;
HR17-160 (160A): Korronte txiki eta ertaineko zirkuitu nagusi/adar-zirkuituetarako egokia da, trenbideen instalazioa onartzen du eta motorra eta potentzia mekanikoa babesteko egokia da;
HR17-250 (250A): Korronte ertaineko zirkuitua, arku hirukoitzeko leihoa, potentzia banatzeko egokia fabriketako tailerretan eta merkataritza-eraikinetan;
HR17-400 (400A): Korronte handiko zirkuitu nagusia, hiru arku leihoa, potentzia banatzeko armairuaren etengailu nagusirako egokia;
HR17-630 (630A): Korronte handiko zirkuitu nagusia, PA66 suaren iragazkorra, kobrezko barra barneko osagaiak, betebehar astuneko aplikazioetarako egokiak, hala nola tentsio baxuko gailuak eta kondentsadoreak konpentsatzeko armairuetarako.
Aplikazioa: Fabrikako potentzia banatzeko armairuak, behe-tentsioko konmutagailuak, motorraren kontrol-zentroak (MCC), merkataritza-eraikin/ospitale/datu-zentroetarako zirkuitu nagusi eta adar-zirkuitu babesa, korronte-mote eta zirkuitu laburren babesa ekipo handietarako.
- View as
2 Polo DC Miniaturazko Etengailu DZ47 C32 500V
ZHENGRONG DZ47-500V 2 poloko miniaturazko etengailua babesteko eta isolatzeko unitate trinkoa da DC potentzia sistema fotovoltaikoetarako. 6000A baloratua, zirkuituaren eten/haustura, isolamendua eta zirkuitulaburra/gainkarga babesa konbinatzen ditu gailu modular batean, egoera adierazlearen leihoarekin lan-egoera ikuskatzeko. PA66 suaren aurkako karkasa batekin eraikia eta IEC60898-2 eta CE-ren arabera ziurtatuta dago, eguzki konbinatzaileen kaxetan, PV sistemetan eta energia biltegiratzeko ekipoetan DC zirkuituetarako diseinatuta dago.

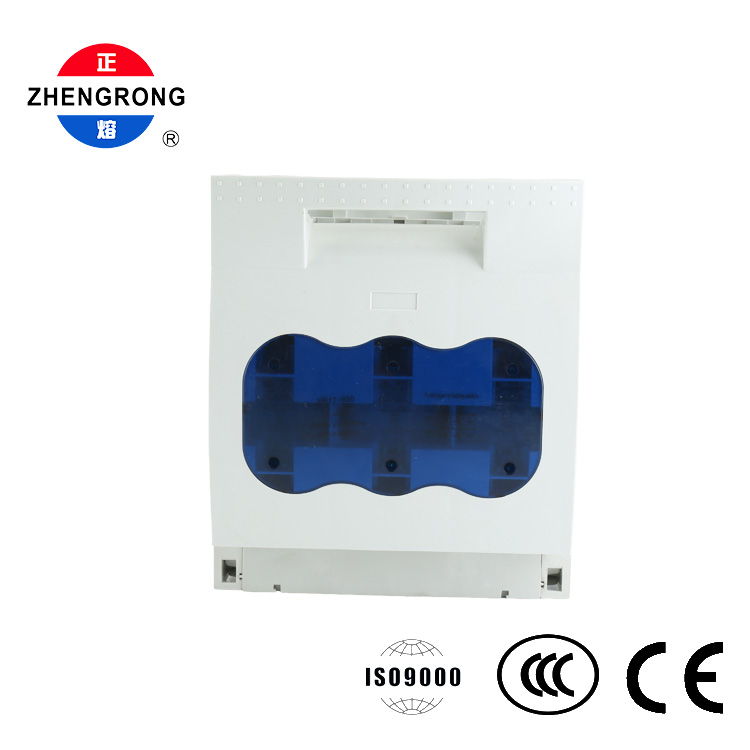

3 Polo Fusible Etengailu Deskonektorea 630A 690V
ZHENGRONG HR17-630 3 poloko fusibleen etengailu-deskonektorea korronte handiko hiru faseko tentsio baxuko sistemetarako babes eta isolamendu unitatea da. 630A baloratua, zirkuitua eten/hauste, isolamendua eta zirkuitulabur/gainkarga babesa konbinatzen ditu gailu sendo batean, arku hirukoitzeko leiho urdin zeharrargi batekin, fusibleak begirada batean ikuskatzeko. PA66 suaren aurkako etxebizitza batekin eraikia eta ISO9000, CCC eta CE ziurtagiria duena, zirkuitu nagusietarako diseinatuta dago konmutagailu industrialetan, merkataritza-eraikinetan eta azpiegituretan.

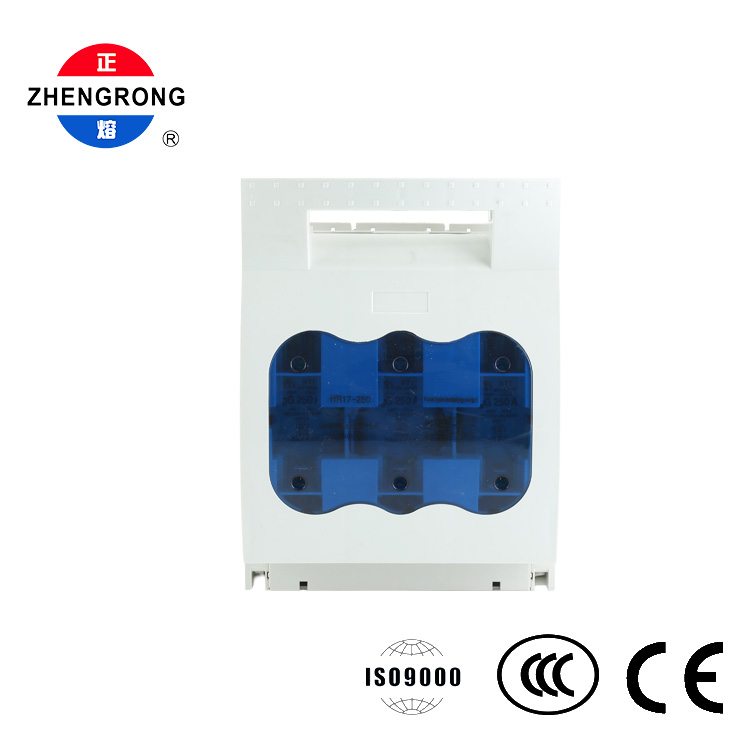

3 Polo Fusible Etengailu Deskonektorea 250A 690V DIN Rail
ZHENGRONG HR17-250 3 poloko fusibleen etengailu-deskonektoreak zirkuitu konmutazio fidagarria, isolamendua eta gainkarga/zirkuitu laburren babesa eskaintzen ditu tentsio baxuko sistem trifasikoetarako. 250A baloratua, suaren aurkako karkasa bat, arku hirukoitzeko leiho urdin zeharrargi bat du metxak begirada batean ikuskatzeko eta funtzionamendu-helduleku zabala, 35 mm-ko DIN errailaren muntaketa azkar batekin. ISO9000, CCC eta CE-rekin ziurtatuta, babes- eta isolamendu-soluzio fidagarria da banaketa industrial eta komertzialerako.

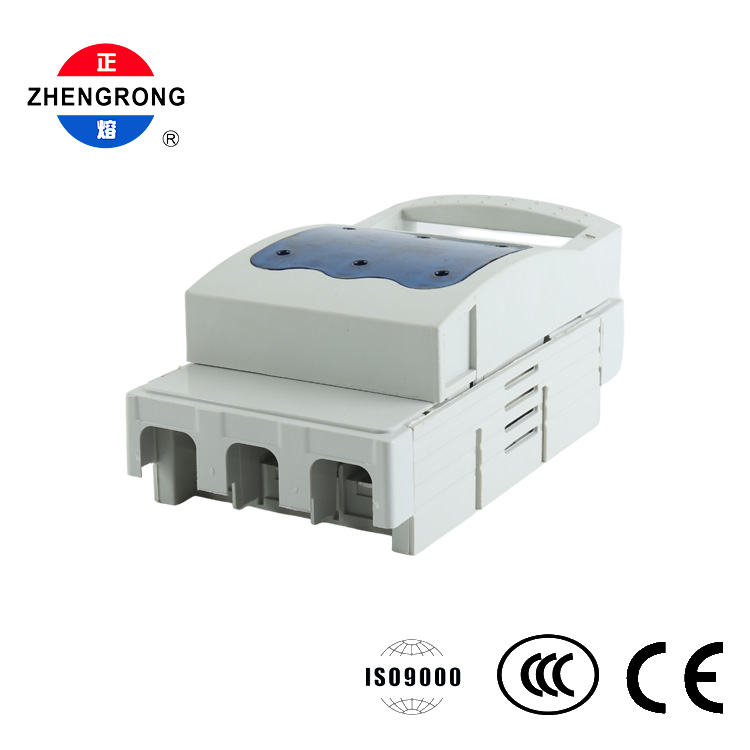

3 Polo Fusible Etengailu Deskonektorea 400A 690V
ZHENGRONG HR17-400 3 poloko fusibleen etengailu-deskonektoreak karga-aldaketa fidagarria, isolamendua eta zirkuitu laburreko babesa eskaintzen ditu korronte handiko hiru faseko tentsio baxuko zirkuituetarako. 400 A 660/690 V AC-tan, suaren aurkako etxebizitza sendo bat, arku hirukoitzeko leiho urdin zeharrargi bat ditu fusibleak ikuskatzeko eta funtzionamendu-helduleku zabala ditu. Busbar edo muntatze-plakaren instalaziorako oinarriaren finkapenarekin eta ISO9000, CCC eta CE ziurtagiriarekin, potentzia industrial eta komertzial zorrotzetarako eraikia dago.

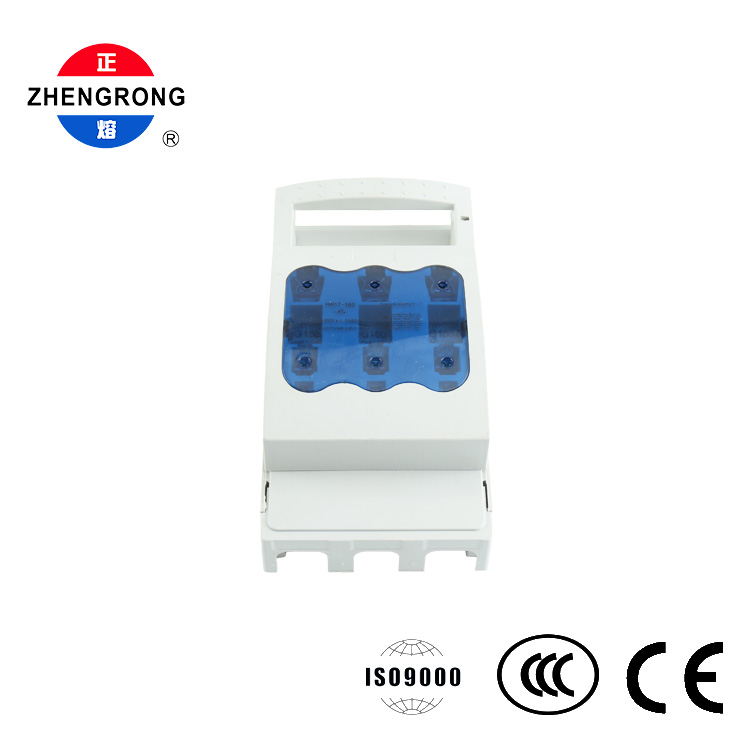

3 Polo Fusible Etengailu Deskonektorea 160A 690V DIN Rail
ZHENGRONG HR17-160 3 poloko fusibleen etengailu-deskonektoreak zirkuitu konmutazio fidagarria, isolamendua eta zirkuitu laburren babesa eskaintzen ditu tentsio baxuko sistem trifasikoetarako. 160A / 690V~ 50/60Hz-tan, helduleku zabala, ikuskatzeko leiho urdin zeharrargia eta suaren aurkako etxebizitza trinkoa konbinatzen ditu, DIN errail edo panel malguarekin. ISO9000, CCC eta CE-rekin ziurtatuta, babes-soluzio fidagarria da industria- eta merkataritza-banaketa, motor eta adar-zirkuituetarako.

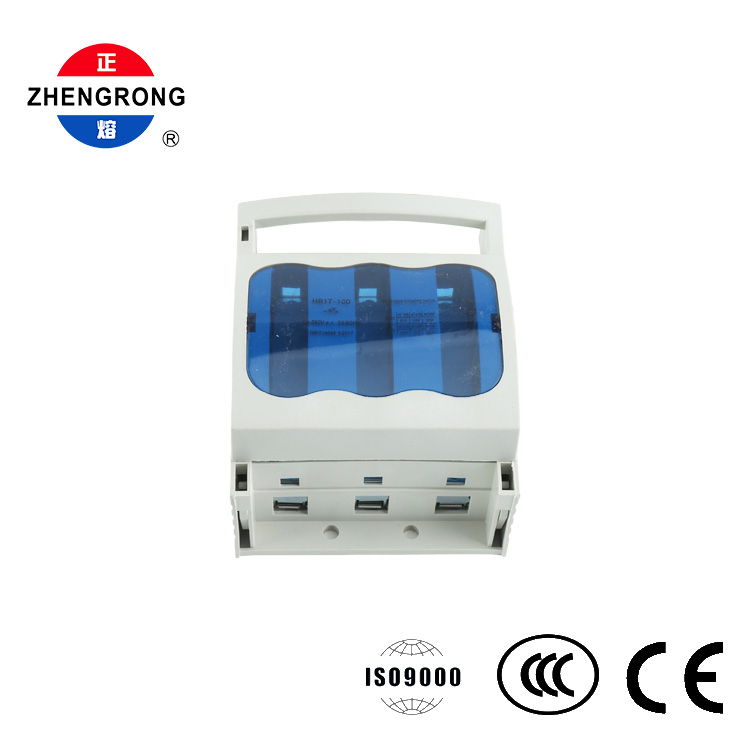

3 Polo Fusible Etengailu Deskonektorea 100A 690V DIN Rail
ZHENGRONG HR17-100 3 poloko fusibleen etengailu-deskonektoreak karga-almutazio, isolamendu eta zirkuitu laburren babes fidagarriak eskaintzen ditu tentsio baxuko zirkuitu trifasikoetarako. 100A / 690V baloratua eta GB/T 14048.3-2017-rekin bat datorrena, suaren aurkako karkasa bat, metxak ikuskatzeko leiho urdin zeharrargi bat eta tiradera motako helduleku zabala ditu funtzionamendu erosoa izateko. DIN errail bikoitzarekin eta torlojudun muntaketarekin eta ISO9000, CCC eta CE ziurtagiriarekin, babesteko irtenbide polifazetikoa da industria eta merkataritza banaketa sistemetarako.
Fusibleen euskarria eta ordezkatzea bakarrik behar da → Hautatu NH00 fusiblearen oinarria (maila handiagoko etengailuekin batera erabiltzeko).
Adarra/korronte txikia eta ertaina (100-160A) → HR17-100/HR17-160, trenbideen instalazioa onartzen duena, kostua eta malgutasuna orekatzea.
Korronte ertaineko nagusia/adar (250A) → HR17-250, hiru arku leihoekin, erraz ikuskatzeko.
Korronte handiko zirkuitu nagusia (400-630A) → HR17-400/HR17-630, potentzia-armairuen eta etengailuen etengailu nagusirako erabiltzen da.
Hobetu pala egitura klasikoa eta mantentze intuitiboa → HR6 seriea.
Esportazio-merkatua → Lehenetsi 50/60Hz eta IEC 60947-3 bertsioak dituzten etiketa-ereduak, eta egiazta ezazu benetako parametroak plakan.
